网络晶体头连接的图解法

网络水晶头连接图形的方法

如果你想要元器件局域网，那么电缆必须是不可缺少的，网络中的水晶头发生了损坏。那么，如何使用丝网的方法吗？下面详细介绍了网络水晶头法。

网络晶体头连接的图解法：

方法一、关于网络水晶头连接方法的问题，在制作网络电缆前需要准备好几种工具。

1、与8p沟线夹。

2、五种类型的线，这是现在最常用的网络ruoganmi。

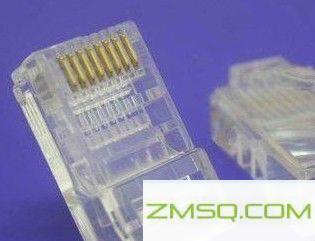

3、RJ-45插头，就是一些所谓的水晶头。

PS：理论上，只需要2个晶体，以防万一。

方法二，网络标准线序：

标准568a：1，绿色，白色，2绿色，3橙白，4蓝，5蓝白，6橙，7棕白，8棕

标准586b：1橙、白橙，2、白蓝，3绿，4蓝，5白，6绿，7棕白，8棕

互联网接入仅为12361.2、3.6上传、电话4.5、7.8为电源，以及部分设备达到国际标准。

方法三、网络连接方式，现在最常用的网线，五种绞线，它有2种连接方式，直线和交叉线。

直通线：两端568B标准。连接：

电脑（计算机）集线器（HUB）；

电脑（计算机）开关（开关）；

电脑（计算机）路由器（路由器）；

集线器（HUB）集线器（Hub）级联端口

开关（开关）轮毂；的交界处（中心）

开关（开关）；开关（开关）水平连接

开关（开关）路由器；路由器（路由器）

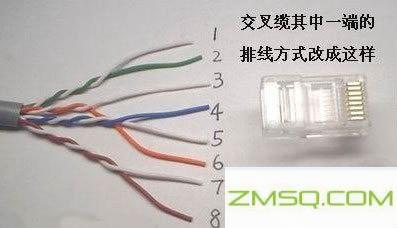

交叉线：一是遵循568A，另一个是用于连接568b。

电脑（计算机）PC；计算机

集线器（HUB）集线器（HUB）

开关（开关）开关；开关（开关）

路由器（Router）路由器；路由器（路由器）

要添加，配置具有反向行的网络设备。

简单地说，直线是两端相同线的线，用于不同设备之间的互连。交线是一条不同的线，用于同一设备之间的互连。

方法四，对网络上的晶体头连接方法图问题进行总结，得出实际网络晶体晶体的生产步骤：

1步，用线钳切断脐带的橡胶，约2cm。

第2步按照上面的标准线排队，可能如下：

第3步把8股线的末端剪在一起。

在步骤4，晶体头向下有塑料弹簧片的一端，金属销的一端向上，并将整齐的8股插入水晶头并紧紧地压在顶部。

5步，插入水晶头为8p的槽，并按紧！
